做工扎实 性能可靠 罗技G100S鼠标拆解

    G100S游戏鼠标，是罗技在2013年月最新推出的一款入门型游戏鼠标，用于取代前辈G100游戏鼠标，成为罗技入门游戏鼠标领域新的掌门人。罗技G100S游戏鼠标零售价格不足200元，如此实惠的价格，内部做工究竟如何，让我们一起来进行了解。

　　[中关村在线键鼠频道原创]2005年，罗技推出一代经典G1游戏鼠标，从MX300鼠标的手中接过接力棒，凭一已之力撑起整个罗技入门级游戏鼠标市场。罗技G1上市期间，受到无数职业玩家和游戏爱好者的青睐，众多世界级电竞大赛中，经常可以看到G1出现的身影。

    随着显示设备高清化发展和鼠标技术的不断进步，面对越来越大的屏幕和越来越强的对手，尽管游戏玩家和外设发烧友依旧对罗技G1鼠标保持着高度的热情，但典的罗技G1鼠标已经开始渐露疲态，显得力不从心。

罗技G100S鼠标进化发展史

    2011年，罗技推出G100游戏鼠标，用来接替G1鼠标，G100游戏鼠标在入门级游戏鼠标打拼两年后。2013年，罗技对G100、G400、G500、G700等四款游戏鼠标同时进行升级，G100华丽变身，蜕变为G100S游戏鼠标。

等待着被深入了解的罗技G100S游戏鼠标

    作为罗技最新的入门级游戏鼠标，G100S游戏鼠标内部设计如何，与G100相比内部设计是否有所提升，中关村在线键在线键鼠频道对G100S游戏鼠标进行独家拆解，让我们一起来对G100S游戏鼠标进行最为深入的了解。

    尽管罗技G100和罗技G100S游戏，在外观造型和结构设计方面，相比早期的MX300和G1做出了一定的改动，但大体造型还结构设计，还是有很大程度受到MX300和G1鼠标的影响，比如鼠标底部固定螺丝。

罗技G100S游戏鼠标底盘展示

    罗技G100S游戏鼠标底盘依旧采用单螺丝固定，固定螺丝位于鼠标底盘尾部中轴线上。由于鼠标使用大脚垫设计，脚垫起到了隐藏螺丝孔的作用，想要拆开鼠标，必须撕下鼠标尾部的大脚垫。罗技G100S游戏鼠标鼠标脚垫采用复合式设计，脚垫与背部的粘结胶面各占脚垫总厚度的50%，掀脚贴时手法不当，很容易使脚垫表面TEFLON材质与背胶分离，对脚垫造成损坏。

罗技G100S游戏鼠标初步拆解

    罗技G100S游戏鼠标底部采用单螺丝固定，卸下螺丝后，将鼠标上盖轻微掀起，略为用力向前推，即可将鼠标上盖与底盘分离开。由于罗技G100S游戏鼠标没有侧键，内部采用单电路板结构设计，上盖与底盘分开后，不会出现鼠标拆开后，排线“藕断丝联”的现象。

罗技G100S游戏鼠标上盖展示

    罗技G100S游戏鼠标上盖中内置有金属配重块，配重块重约15g,采用单螺丝固定在上盖中部略偏后位置。由于罗技G100S游戏鼠标内置配重块系根据鼠标整体重新进行调校，所以完全没有山寨鼠标那种掌心内塞砣铁的感觉。即便内置金属配重块，罗技G100S游戏鼠标使用重量仍被控制在85g左右，即便是对鼠标操作灵活性较高的RTS游戏玩家，使用G100S鼠标进行游戏操作时，依旧可以感受到如鱼得水的快感。

    尽管采用一体式结构设计按键，但罗技G100S游戏鼠标上盖设计，与普通三键式鼠标相比，依然要复杂很多。罗技G100S游戏鼠标滚轮和DPI调节按键的按键板部分，均固定于鼠标上盖之上，按键板部分采用折返式设计，两端使用螺丝固定，依靠折返部分自身韧性回弹，使用过程中不会出现松动，可靠性较高。

罗技G100S游戏鼠标滚轮及DPI按键均被固定于上盖之上

罗技G100S游戏鼠标按键板采用卡扣固定 便于安装及更换

    罗技G100S游戏鼠标按键与中壳之间，采用三个卡扣固定，三个卡扣分别朝向不同方向，日常使用中完全不会出现松脱现象，这样的设计即不会对玩家日常使用造成影响，还可为鼠标的安装提供一定便利。

罗技G100S游戏鼠标滚轮安装方式特写


罗技G100S游戏鼠标滚轮及刻度卡簧特写

    罗技G100S游戏鼠标滚轮设计采用夹扣方式固定在鼠标中壳部分，与MX300和G1鼠标相比，拆卸难度极高，拆解时需要先拨开滚轮刻度卡簧，然后再借助工具拨开滚轮两侧固定夹扣，方可将滚轮取下。罗技G100S游戏鼠标滚轮采用传统光栅式结构设计，滚轮工作时，信号发生组件之间不会产生物理性接触，长时间使用后不会由于磨损导致损坏。由于滚轮刻度使用刻度卡簧来完成，玩家可以通过改变卡簧弯折角度来调整滚轮滚动时的刻度感。

    对鼠标上盖部分进行全面分解之后，再让我们将目标转移到鼠标电路部分，看看罗技G100S游戏鼠标电路部分设计如何。与一般入门级鼠标直接使用上盖压紧电路板的设计不同，罗技G100S游戏鼠标电路板采用螺丝固定，能够保证鼠标主板与底盘之间拥有稳定的连接固定，避免鼠标主板松动后，对鼠标定位造成影响。

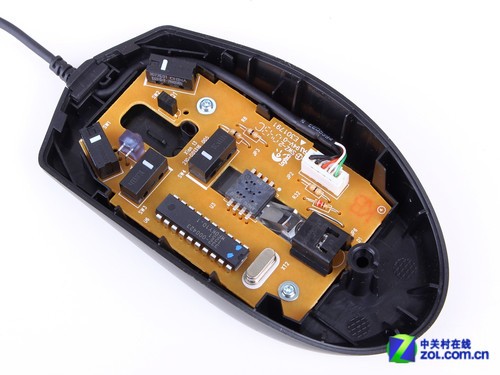

罗技G100S游戏鼠标电路板及底盘展示

罗技G100S游戏鼠标连接线与主板之间采用插座式连接

    作为一款游戏级鼠标，罗技G100S游戏鼠标连接线与主板之间，通过直插式插座连接，连接可靠，维修方便，插座旁边印有罗技LOGO。由于鼠标主板采用单面走线设计，所以主板正面呈现出基板特有的黄色。

罗技G100S游戏鼠标左右按键微动特写

    罗技G100S游戏鼠标左右按键，使用国产欧姆龙白点微动制作，具体型号为D2FC-F-7N(20M)，电气寿命约为2000万次。与罗技G100鼠标所使用的D2FC-F-7N(10M)微动相比，电气使用寿命提升达到100%。目前市场上只有极少数开关厂商，可以生产电气寿命2000万次的簧片式微动开关。

罗技G100S游戏鼠标中键及DPI调节键微动特写

    由于鼠标中键和DPI调节键使用频率较低，罗技G100S游戏鼠标中键和DPI调节按键使用了电气寿命为300万次的凯华白点微动。滚轮结构方面，罗技依旧坚持使用传统的光栅式结构，滚轮左右两侧设计有红外线发射/接收元件，内置光栅的滚轮在滚动时，通过对光线的阻隔产生信号变化。由于滚轮信号发生机构在工作时没有物理接触，所以不会出现机械编码器滚轮磨损后出现故障的问题，工作可靠性及耐久性都非常高。

    罗技G100S游戏鼠标采样率依旧为2500DPI，从硬件参数上来看并没有明显变化。但通过拆解，我们发现罗技G100S游戏鼠标在引擎型号和透镜设计方面均有一定的变化。

罗技G100S游戏鼠标使用AVAGO AM010光学引擎制作

罗技G100S放弃了G系列光学引擎特有的MX透镜设计
转而普通LED光源和5110型通用透镜

    罗技G100S游戏鼠标使用的依旧是AVAGO小型8Pin封装游戏级光引擎制作，尽管封装方式和引擎外观都与G100鼠标上所作用的S3055引擎相同，但引擎型号变更为AM010，个人推测该引擎应为A3050光学引擎罗技深度订制版。让人惊诧的是罗技G系列光学引擎游戏鼠标的代表设计之一，罗技MX透镜系统从G100S游戏鼠标上消失，罗技G100S游戏鼠标转而使用普通LED光源和5110型通用透镜。

罗技G100S游戏鼠标主控芯片特写

    USB主控芯片方面，罗技G100S游戏鼠标与G100保持一致，依旧使用无任何厂商LOGO的10pin封装单片机，来完成数据处理及输出控制。通过其封装方式推断，该主控应为罗技向台湾凌阳公司订制生产的8位单片机。

罗技G100S游戏鼠标完全拆解

    罗技G100S游戏鼠标深入拆解到此告一段落，由于定位于入门级产品，整个鼠标无论在结构设计和电气部分，均偏向于安装方便，可靠性高的思路设计，能够保证在不提升产品生产成本的同时，为玩家提供一款能够在任何情况下保持游戏水平可以稳定发挥的鼠标。尽管没有其它G系列鼠标高端，华丽的设计，但罗技依旧为G100S游戏鼠标提供与其它G系列游戏鼠标相同的三年有限质保服务，非常值得预算有限的入门级游戏玩家和RTS游戏玩家选购。
