     [中关村在线键鼠频道原创] 人皇SKY(关于人皇以及月魔、兽王等词请百度)开公司了！与其它职业选手退役后当解说开淘宝店不同，人皇SKY退役后选择了继续留在电子竞技行业，利用自己多年职业生涯累积的经验，着手进行电竞外设研发，组建钛度科技并出任CEO，首款产品“钛度智能游戏鼠标”众筹期间即受到玩家狂热追捧，成功预售出10,000只。

    作为两度站在WCG舞台上的王者，SKY在电子竞技方面的实力毋庸置疑，但是当CEO做鼠标，对于人皇SKY来说却是破天荒第一次。钛度游戏鼠标内部做工如何，能否对得起其299元的零售价格？与国际一线品牌相比，是否存在明显差距？在对其进行详细评测后，再让我们拆开钛度智能游戏鼠标，来对其进行深入的内在了解。

相关阅读：《人皇SKY成立公司处女作 钛度鼠标评测》

     由于使用可更换式脚垫，钛度智能游戏鼠标与传统鼠标相比拆解过程相对简单，无须使用电吹风对脚垫进行加热，只须直接取下脚垫即可进行拆卸。


即将被拆解的钛度智能游戏鼠标

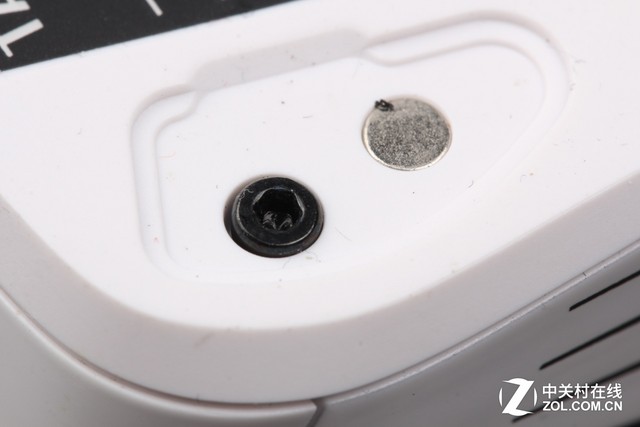

钛度智能游戏鼠标底部使用四颗1.5mm内六角螺丝固定

    不过需要注意的是钛度智能游戏鼠标底部使用四颗1.5mm内六角螺丝进行固定，所以拆卸的时候一定要选择尺寸合适的改锥，以避免螺丝打滑圆角导致无法拆卸的问题发生。另外还需要注意的是，鼠标左下角的螺丝上贴有一张易碎封口贴，封口贴损坏即意味着放弃质保服务。

    卸下四颗螺丝，即可将钛度智能游戏鼠标的上盖与底盘分离开来，不过需要注意的是鼠标上盖和底盘之间有两根软排线连接，拆卸时一定要注意排线，切勿使用蛮力以免损坏排线，导致鼠标出现难以修复的损坏。

钛度智能游戏鼠标上盖与底盘之间有两根软排线连接

钛度智能游戏鼠标内部排线均为可拆卸设计 卸下排线后方可进行下一部拆解

    使用工具挑开排线固定卡扣，将两根排线从鼠标主板上拨下，即可将钛度智能游戏鼠标上盖完全从底盘上分离。钛度智能游戏鼠标按键板及侧裙虽然使用了可更换式设计，但内部模具结构方面并不算过于复杂，不过由于增加了心率传感器，上盖电路部分相比普通鼠标还是要复杂不少。

钛度智能游戏鼠标上盖展示

    钛度智能游戏鼠标上盖内大部分可拆卸部件均使用螺丝固定，以便在保证产品连接可靠性的同时，提升产品的可维修性。粗略数了一下，整个鼠标上盖上共使用9颗螺丝固定。万幸的是整个鼠标内部全部使用的是普通十字螺丝，而非外壳固定位置年使用的1.5mm内六角螺丝。


钛度智能游戏鼠标LOGO灯光电路板展示

    钛度智能游戏鼠标上盖尾部固定着LOGO灯电路板，普通鼠标LOGO灯电路板都是通过两根软线与主板连接，钛度智能游戏鼠标不仅使用了软排线连接，其LOGO灯电路板设计也比一般鼠标复杂的多，整个钛度LOGO由16颗贴片式RGB LED所组成，还配备有单独的控制芯片对LED的色彩进行控制。

钛度智能游戏鼠标上盖内部导光模块

    为了让16颗RGB LED能够呈现出柔和炫丽的视觉效果，钛度智能游戏鼠标在上盖LOGO和电路板之间增加了一个小的导光模块。 模块由外部硬塑骨架和内部的导光硅胶两部分组成，硬塑骨架负责连接固定，半透明导光硅胶材质则将光线柔化。

钛度智能游戏鼠标导光模块分解

    可以看出钛度科技在鼠标设计上经验上尚存在一定不足，复杂的设计虽然让尾部LOGO拥有良好的视觉效果，但需要分别对两种不同材料进行加工，如果使用二色注塑工艺一次性制作导光模块，则可使安装工序进一步简化。

    钛度智能游戏鼠标由于在左侧裙位置安装了一个心率传感器，其侧键电路板结构相比传统鼠标也要复杂不少。鼠标侧键电路板使用两颗螺丝固定在上壳内部，通过软排线与心率传感器和鼠标主板分别进行连接。

钛度智能游戏鼠标侧键电路板固定展示


钛度智能游戏鼠标侧键结构特写

钛度智能游戏鼠标侧键微动展示

    为避免侧键电路板遮挡鼠标侧裙灯光效果，钛度智能游戏鼠标侧键被设计在尽可以靠近侧裙上方位置。为了在尽可能小的空间内放置侧键按键板，钛度智能游戏鼠标不仅使用了超薄贴片开关制作侧键微动，还对侧键按键板结构进行了全新设计，在不使用热熔固定的情况下，使其具有超小的安装空间和良好的固定性。


钛度智能游戏鼠心率传感器展示

    钛度智能游戏鼠标配备了目前在智能穿戴设备上广泛使用的光电式心率传感器，用来对玩家游戏时心率变化进行监测记录。心率传感器通过两颗螺丝固定在鼠标侧裙上，传感器具有较高整合度，体积非常小巧。钛度智能游戏鼠标上盖分解到此告一段落，下面再让我们一起来对其底盘部分进行探察。

     虽然零售价格达到了299元，但不得不说的是即便在这一价位，钛度智能游戏鼠标的内部做工依旧是可圈可点，不仅丝毫不逊色于国际一线品牌，甚至还要略胜一筹。鼠标内部除微动及编码器等元件由于无法使用贴片工艺，其余所有元件全部使用贴片工艺加工，鼠标内全部电路板均使用玻纤板制作，主板则使用了双面走线双面布件工艺，通过四颗螺丝固定在鼠标底盘上。

钛度智能游戏鼠标内部电路设计相比同价位国际一线品牌产品更胜一筹


钛度智能游戏鼠标滚轮电路板展示

    钛度智能游戏鼠标滚轮电路板使用两颗螺丝固定在鼠标底盘上，DPI调节按键微动直接固定在滚轮电路板上，为节省空间，DPI调节按键也使用贴片微动制作。整个滚轮电路板上设计有三颗RGB LED光源，其中一个为鼠标滚轮提供光效照明，另外两颗则为DPI调节按键提供光效照明。

钛度智能游戏鼠标滚轮使用阿尔卑斯机械编码器制作

    虽然早在之前的宣传上就已经知道钛度智能游戏鼠标内部核心元件，均使用量产游戏鼠标最高规格配件制作，但亲眼看到，还是让人感到非常欣慰。钛度智能游戏鼠标滚轮使用阿尔卑斯机械编码器制作，这也是目前最受玩家推崇的滚轮编码器。但令人奇怪的是钛度智能游戏鼠标使用的9mm编码器并无法满足鼠标设计需求，所以在编码器下方使用电路板将编码器高度提升4mm，这样的设计虽然不会影响鼠标使用手感，但会导致制作工艺复杂化，直接使用13mm机械编码器不仅不会影响手感，还会是内部结构简约化。

钛度智能游戏鼠标左右按键微动特写

钛度智能游戏鼠标中键微动特写

    钛度智能游戏鼠标左右按键使用国产欧姆龙白点微动制作，具体型号为D2FC-F-7N(20M)，拥有2000万次的理论电气寿命，也是目前比较受玩家认可的游戏级微动(虽然最大的问题还是容易双击)。即便是中键微动这样对玩家使用手感相对影响较小的细节，钛度智能游戏鼠标依然使用了欧姆龙D2FC-F-7N微动进行制作。

     钛度智能游戏鼠标在滚轮编辑器及微动开关上，均使用了目前玩家认可度较高的产品。鼠标引擎方面，钛度科技同样非常保守，并没有贪图性能参数的提升而使用较新的产品，而是直接使用了目前极其成熟的安华高A9800激光引擎。

钛度智能游戏鼠标使用安华高A9800激光引擎制作

    安华高A9800激光引擎曾是上一代游戏引擎性能之王，拥有8200DPI硬件采样率，能够承受150IPS的最大移动速度和30G的加速度。罗技G700S、雷蛇太攀皇蛇、赛睿Sensei MLG版等游戏鼠标，均采用该引擎制作。

钛度智能游戏鼠标主控芯片使用意法STM32F103 ARM架构单片机

    钛度智能游戏鼠标主控芯片使用意法STM32F103单片机，该单片机使用ARM架构设计，最大运行频率可达72MHz，集成USB控制器和128K SRAM空间。良好的硬件性能，使其能够满足A9800激光引擎数据运算处理需求同时，将收集到的数据同步传输给手机App。

钛度智能游戏鼠标蓝牙模组特写

    钛度智能游戏鼠标主板背面右下角位置，固定有小型蓝牙模组，一块电路板上直接承载了蓝牙芯片及射频天线，模组与主板之间通过贴片式焊接连接。钛度智能游戏鼠标蓝牙传输芯片使用德州仪器厂出产的CC2541射频芯片，该芯片具有传输带宽大，能耗低等优点。

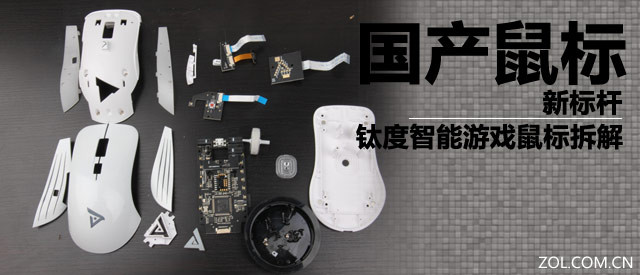

钛度智能游戏鼠标拆解完毕

拆解总结：

    作为游戏外设中的后起之秀，钛度智能游戏鼠标以其精良的设计和扎实的做工，向玩家展示出其强悍的一面。“堆料”是拆解完成后该鼠标留给人最深的印象，鼠标内所有核心元件，全部使用量产型产品中高端配置，全贴片双面走线布件玻纤电路板，搭配全可拆卸式构造，给人非常放心的感觉。虽然钛度智能游戏鼠标是SKY带队的钛度科技呈现给大家的第一款游戏鼠标，但无论设计还是做工均无可挑剔，个别细节虽然存在设计经验不足之处，但却丝毫没有牺牲外观及使用手感，整个鼠标可称得上是国产游戏鼠标制作的新标杆。
