顶级奢华做工 海盗船M95游戏鼠标拆解

    [中关村在线键鼠频道原创]海盗船产品以奢华的设计和不惜工本的用料闻名业界，良好的性能和精湛的做工，使得海盗船旗下机箱电源、固态硬盘、高端散热解决方案等产品，受到了最顶级发烧玩家的高度认可。自2011年海盗船进军游戏外设后，旗下游戏鼠标产品继续延袭着海盗船一直秉承的设计理念，成为游戏外设圈中的一匹黑马。

    M95游戏鼠标，是海盗船专门针对MMORTP游戏玩家使用需求所推出的游戏鼠标，以M90游戏鼠标为原型，对其硬件性能进行提升后推出的升级换代之作，作为海盗船目前旗下最为昂贵的游戏鼠标产品，M95游戏鼠标将受众群体定位于骨灰级游戏玩家，高达数百元的价格下，海盗船M95游戏鼠标内部做工究竟如何，今天让我们一起来进行了解。

即将进行拆解的海盗船M95游戏鼠标

揭掉鼠标前后脚垫 即可看到鼠标底盘上的固定螺丝

    海盗船M95游戏鼠标底盘采用豪华的铝合金材质制作，揭下鼠标前后两端的黑色TEFLON脚贴，即可看到鼠标底盘上的三颗十字沉头螺丝，将这三颗螺丝拧下后，方可取下金属底盘中间的一部分，该底盘上设计有鼠标接地保护线路。尽管接地设计在各种电器设计上非常常见，但是出现在鼠标身上可谓相当罕见。

卸下三颗固定螺丝后 海盗船M95游戏鼠标底盘展示

鼠标底盘尾部的黑圆孔内隐藏着两颗固定螺丝

    铝合金底盘有着不同于塑料材质的加工难度，这也意味着海盗船M95游戏鼠标必须采用不同寻常的结构，才能打造出一只游戏鼠标。卸下鼠标底盘上的三颗固定螺丝后，海盗船M95游戏鼠标的上盖与底盘依旧无法分离，还需再次拧下鼠标底盘尾部黑色螺丝孔内两颗螺丝。

    让人倍感意外的是，在拆下海盗船M95游戏鼠标底部的5颗螺丝后，鼠标依旧无法打开。等一等，一定是那里出了问题，不过，螺丝确实全部卸下了呀。在进行多次尝试后，终于将鼠标按键板取下。

海盗船M95游戏鼠标按键板已被取下

海盗船M95游戏鼠标上壳设计有四枚固定螺丝

    原来鼠标进一步拆解的秘密，就藏在海盗船M95游戏鼠标按键板下方，不过由于鼠标模具较为精密，结构合理，导致螺丝卸下后，按键板依旧与鼠标紧密的结合在一起。取下按键板后，即可看到海盗船M95游戏鼠标上壳的四枚固定螺丝，将这四颗螺丝取下后，即可初窥海盗船M95游戏鼠标内部。

终于看到海盗船M95游戏鼠标内部


海盗船M95游戏鼠标内部展示

海盗船M95游戏鼠标右侧裙被取下

    取下被四颗螺丝固定着的鼠标上壳后，海盗船M95游戏鼠标内部即展示在我们眼前，与一般鼠标相比，海盗船M95游戏鼠标内部显得极外复杂，多电路板设计加上数量众多的连接线，让海盗船M95游戏鼠标内部显得格外凌乱。鼠标侧裙直接采用插接方式固定在鼠标底盘上，让我们先把鼠标右侧裙取下，将鼠标左侧裙与主板连接的两根排线拨下，进行下一部拆解。

    在拨下海盗船M95游戏鼠标左侧裙与鼠标主板连接的两根排线后，我们方能将鼠标左侧裙从鼠标底盘上取下。海盗船M95游戏鼠标左侧裙上设计有多达8个游戏按键，这八颗按键究竟是怎么设计的，让我们一起来进行了解。

海盗船M95游戏鼠标左侧裙上设计有两块按键电路板

海盗船M95游戏鼠标上的一块电路板被成功取下

    由于海盗船M95游戏鼠标左侧裙具有一定的曲面高度变化，鼠标左侧裙固定有两块按键电路板，每块电路板分别使用两颗螺丝固定，需要先后卸下四颗螺丝，才能将海盗船M95游戏鼠标侧裙上的电路板完全取下。

海盗船M95游戏鼠标侧键上电路板上缺少一颗按键

    为节省鼠标内部空间，海盗船M95游戏鼠标侧裙上的按键全部采用贴片式微动设计，侧裙的两块电路板上，共固定有8颗贴片式微动，来为MMORPG游戏玩家提供快捷操作支持。通过拆解，我们惊奇的发现海盗船M95游戏鼠标侧键上电路上有一个贴片微动空位，这证明海盗船M95游戏鼠标在最初设计时，鼠标左侧设计有9颗按键，但在最后生产时，临时取消了一颗按键，看来海盗船在鼠标设计经验方面还存在一定程度的不足，导致临时更改产品设计方案。

海盗船M95游戏鼠标左侧裙按键结构展示

    贴片式微动按键行程较短，手感较为生硬，为改善海盗船M95游戏鼠标左侧键后感，海盗船在M95游戏鼠标左侧裙内增加了硅胶垫，通过硅胶垫的弹性缓冲来加长鼠标左侧8颗按键的键程和回弹力，为游戏玩家长时间游戏操作提供舒适手感。

    在对海盗船M95游戏鼠标左侧裙部分进行分解后，再让我们一起来观察海盗船M95游戏鼠标内部核心电路。尽管取下左侧裙按键组件，但海盗船M95游戏鼠标内部电路设计依旧可以让一般游戏鼠标感到汗颜。

海盗船M95游戏鼠标核心电路展示

    海盗船M95游戏鼠标核心电路由三部分组成，分别是固定着鼠标左右按键微动编码器的电路板，固定着鼠标引擎和主控芯片的鼠标主板，还有一条极为特别，固定着鼠标DPI调节按键的薄膜电路。

海盗船M95游戏鼠标DPI调节键总成一览

海盗船M95游戏鼠标DPI调节键微动及灯光透射部分特写

    海盗船M95游戏鼠标DPI调节键被设计在一条薄膜电路上，通过一体式排线直接与鼠标主板相连接。薄膜电路上设计着两个金属贴片微动，来为用户提供鼠标采样率即时调节功能。

海盗船M95游戏鼠标DPI调节灯光透射支架特写

海盗船M95游戏鼠标DPI调节提示灯

    海盗船M95游戏鼠标DPI调节组件薄膜电路和DPI指示灯透射隔离支架两部分组成，薄膜电路上固定有多达6枚体积超小的贴片式发光二极管，向用户表面当前鼠标所处状态，为避免发光二极光彼此之间发出的光线相互干扰，海盗船M95游戏鼠标通过一个设计精密的透光隔离支架，来使各个二极管之间发出的光线互不干扰。

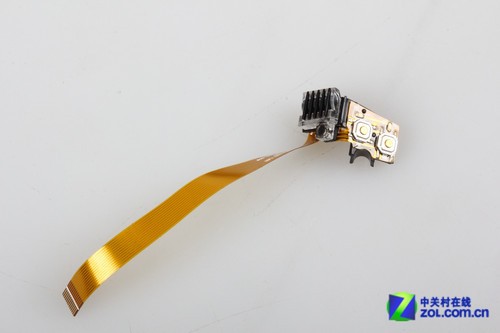

海盗船M95游戏鼠标DPI调节键薄膜电路整体展示

    海盗船M95游戏鼠标DPI调节键部分全部采用薄膜电路制作，电路通过一个巧妙巧妙的弯折后，使用双面胶与透光隔离支架组合在一起，合理的结构让DPI调节键总成能够以最小的空间占用放置到鼠标内部。

    看过海盗船M95游戏鼠标独特的DPI调节按键设计后，再让我们一起来对鼠标的各核心元件进行了解。作为一款游戏鼠标，核心元件的好坏，对玩家日常使用有着至关重要的影响，海盗船M95游戏鼠标内部使用了那些元件，下面让我们一起来看。

海盗船M95游戏鼠标前电路板特写

海盗船M95游戏鼠标左右按键及中键微动特写

    卸下固定海盗船M95游戏鼠标前电路板的两颗螺丝，拨下主板连接排线，即可将鼠标前电路板从底盘上取下。海盗船M95游戏鼠标左右按键，使用中国生产，具有2000万次超长电气寿命的欧姆龙D2FC-F-7N(20M)微动，该微动也曾在罗技G600、G500S等游戏鼠标上使用。中键使用的是万山红白点微动(金属底盘+少见的万山红微动，不由得让我们怀疑海盗船M95游戏鼠标是否与赛钛客R.A.T.7鼠标出自同一家ODM代工厂)。

海盗船M95游戏鼠标滚轮特写

海盗船M95游戏鼠标使用金属材质制作

    海盗船M95游戏鼠标使用金属材质制作，表面进行电镀处理，具有较好的防锈能力，不过让人奇怪的是鼠标滚轮轴这一薄弱环节，使用的却是传统的塑料材质，加上滚轮重量较重，当滚轮受到外力冲击时，很可能出现轮轴断裂的现象。要知道制作轮轴一体全金属滚轮并非难事，国产厂商雷柏在2010年推出的雷柏V3游戏鼠标时，使用的即是轮轴一体的全金属滚轮。

海盗船M95游戏鼠标滚轮使用TTC编码器

    海盗船M95游戏鼠标滚轮使用正牌科电公司出产的TTC编码器制作，这一型号的编码器曾被雷蛇、赛睿、雷柏等多家国内外知名外设厂商用来制作游戏鼠标，手感和稳定性均受到游戏玩家的认可。

    取下海盗船M95游戏鼠标前电路板后，再卸下几颗螺丝，即可将海盗船M95游戏鼠标的金属外底盘取下，与一般游戏鼠标金属底盘，采用简单的剪切冲压工艺制作不同，海盗船M95游戏鼠标外底盘展现了了三维立体外观，展现出厂商极加的设计加工能力。

海盗船M95游戏鼠标金属外底盘展示

海盗船M95游戏鼠标滚轮光源及导光板特写

   为了给不透光的金属滚轮增加发光效果，海盗船M95游戏鼠标在主板前端设计有两枚极小的贴片式发光二极管，其所发出的光线经过透光板和反光薄膜的折反射，映射到鼠标滚轮周围，打出现极为炫丽的发光效果。

海盗船M95游戏鼠标主板展示

    海盗船M95游戏鼠标电路由于被分开设计在多块电路板上，所以鼠标主板面积相对较小，上面仅设计有鼠标引擎、主控芯片和晶振等核心元件。

海盗船M95游戏鼠标使用安华高A9800游戏级激光引擎制作

    海盗船M95游戏鼠标使用目前最为高端的安华高A9800游戏级激光引擎制作，该引擎为鼠标带来了高达8200DPI的采样率和12000FPS的刷新率，可承受150IPS的最大移动速度和30G的加速度，硬件性能可谓极其强劲。为避免鼠标滚轮光源发出的光线对鼠标引擎造成影响，海盗船M95游戏鼠标引擎的一侧使用黑色胶带进行遮挡，尽管看起来略显粗糙，但实际使用效果还是非常不错。

海盗船M95游戏鼠标主控芯片特写

    海盗船M95游戏鼠标使用飞思卡尔MC9S08单片机作为鼠标主控芯片，进行鼠标数据处理输出，飞思卡尔MC9S08芯片是一颗8位单片机，具有16Bit数据传输通道。内置FLASH存储空间，运行频率最高达到48Mhz，飞思卡尔MC9S08单版机，作为鼠标主控芯片曾被多家游戏外设厂商，其性能和质量深受玩家认可。

写在最后:

    海盗船M95游戏鼠标由于使用了金属底盘多按键设计，内部结构和电路设计均极为复杂，在个人所拆解过的多款鼠标中，其复杂程度仅次于雷蛇奥罗波若蛇游戏鼠标。鼠标外壳由7个零件构成，电路部分则由四块电路板和一条薄膜电路所组成，整个鼠标使用24颗螺丝装配固定，结构巧妙，做工扎实。

海盗船M95游戏鼠标拆解一览

    不过在海盗船M95游戏鼠标上我们也看到了一些不足，从侧键电路板上的微动空位到金属滚轮上所使用的塑料滚轮轴，加上海盗船M95游戏鼠标150g的使用重量和难于记忆的侧键排列，可以看出海盗船尽管竭尽全力的想做好M95游戏鼠标，但由于进行鼠标外设行业时间较短，设计生产经验相对不足，在部分细节掌握方面依旧欠缺一些火候，希望未来海盗船可以越做超好，为游戏玩家和外设发烧友带来更为出色的产品。
