Razer神级做工 雷蛇奥罗波若蛇独家拆解

　　[中关村在线键鼠频道原创] 近期，美国游戏外设厂商雷蛇推出了高端无线游戏鼠标Razer奥罗波若蛇，以全新的设计和丰富的功能，取代旗下一哥——曼巴眼镜蛇，成为雷蛇游戏鼠标新旗舰。自上市后，奥罗波若蛇人气急速攀升，短短数日即杀入ZDC数据中心鼠标排行榜TOP 5之内，成为人气攀升最快的游戏鼠标之一。

    雷蛇奥罗波若蛇游戏鼠标为适应不同玩家使用需求，采用了超可动手动调节适应外观设计，玩家可以通过对更换侧翼及调节后盖长度和倾斜角度，来找寻是舒适的使用手感。不过雷蛇奥罗波若蛇游戏鼠标的这一设计也引发了部分玩家的质疑，由于最早为国内玩家所熟悉的可调节鼠标为赛钛客Cyborg R.A.T鼠标， 一些较为激进的玩家甚至给予奥罗波若蛇“山寨R.A.T鼠标”的评论。

雷蛇奥罗波若蛇游戏鼠标评测：《雷蛇2012终结之作 奥罗波若蛇鼠标首测》

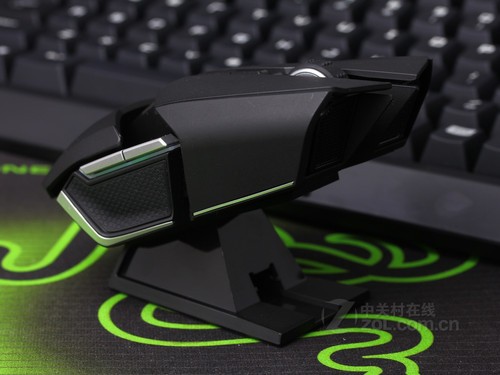

雷蛇奥罗波若蛇游戏鼠标

部分网友对雷蛇奥罗波若蛇游戏鼠标存在质疑

    雷蛇奥罗波若蛇游戏鼠标，是否仅是对称版的Cyborg R.A.T鼠标，雷蛇何以敢冒山寨之风险推出奥罗波若蛇游戏鼠标？与传统鼠标相比，奥罗波若蛇游戏鼠标有无创新?近千元售价，奥罗波若蛇到底贵在那里？中关村在线键鼠频道对雷蛇奥罗波若蛇游戏鼠标进行独家深度拆解，以解答玩家心中疑惑。

即将进行拆解的雷蛇奥罗波若蛇游戏鼠标无线接收器


雷蛇奥罗波若蛇游戏鼠标接收底部螺丝位置

    由于雷蛇奥罗波若蛇游戏鼠标是一款有线/无线双模式游戏鼠标，所以拆解先从看起来较为容易的鼠标无线接收器兼充电底座开始着手。雷蛇奥罗波若蛇游戏鼠标接收器底部设计有一圈防滑橡胶和一张产品标签，防滑橡胶和产品标签下方各隐藏有两样星型螺丝，将这四颗螺丝卸下，即可将雷蛇奥罗波若蛇游戏鼠标无线接收器拆开。

    使用星型改锥卸下雷蛇奥罗波若蛇游戏鼠标无线接收器底部的四固定螺丝，即可将无线接收器打开。为了在不增加接收器外形尺寸的情况下，提升无线接收器放置在桌面时的稳定性，雷蛇奥罗波若蛇游戏鼠标无线接收器采金属精铸工艺制作，整个底盘为一整块铁板，背面为贴合接收器内部结构，铸造有贴合凹槽。

雷蛇奥罗波若蛇游戏鼠标无线接收器底盘展示

雷蛇奥罗波若蛇游戏鼠标无线接收器底盘细节特写

    尽管雷蛇仅需要将无线接收器体积增大，然后在接收器内部加装金属配重块，即可达到相近的效果，但考虑的玩家使用感受和整体工艺水平，雷蛇毅然选择了制作成本更为昂贵的铸造工艺来制作奥罗波若蛇游戏鼠标无线接收器底盘。

雷蛇奥罗波若蛇游戏鼠标无线接收器初步拆解

雷蛇奥罗波若蛇游戏鼠标无线接收器电路板被三颗螺丝固定

    雷蛇奥罗波若蛇游戏鼠标无线接收器采用单黑色电路板设计，就是这小小的一块电路板，承担起信号传输和为雷蛇奥罗波若蛇游戏鼠标充电的双重重任。由于电路板上的USB数据接口部分与无线接收器外壳之间还设计了一个小巧的固定件，所以要将接收器电路板完好无损的从外壳中取出，还是需要下上一些功夫。

    借助特制工具，拨开雷蛇奥罗波若蛇游戏鼠标无线接收器USB插口处的固定件，即可将雷蛇奥罗波若蛇游戏鼠标无线接收器电路板从外壳中取出，不过取出电路板时需要注意，由于无线接收器具有充电功能，充电触点通过两根电线与电路板相连接，取出电路板时需要注意勿将连接线拉断。

取出电路板注意背部连接线

    不过还算万幸，无线接收器电路板背部的连接线并没有直接焊死在电路板上，而采用插座方式与电路板相连，小心翼翼的拨出插座，即可将无线接收器电路板完全取出。

雷蛇奥罗波若蛇游戏鼠标无线接收器电路板展示

雷蛇奥罗波若蛇游戏鼠标无线接收器USB主控芯片特写

    雷蛇奥罗波若蛇游戏鼠标无线接收器电路板采用全贴片式工艺制作，表面走线精细，焊工均匀，由于内部无件较多，采用了双面同时走线布线工艺制作，无线接收电路版正面设计有一颗恩智浦LPC11U14芯片，这是一颗采用APM架构设计，主频达到50Mhz的微处理器，并具备32KB内置闪存空间。

无线接收器内射频芯片特写

无线接收器内信号天线特写

    雷蛇奥罗波若蛇游戏鼠标电路板背面设计有无线射频芯片，为保证鼠标信号可进行稳定高效的传输同，雷蛇奥罗波若蛇游戏鼠标采用知名芯片厂商赛朴拉斯旗下的CYRF6939射频芯片，电路板边缘位置设计有宽大的射频天线。

雷蛇奥罗波若蛇游戏鼠标接收器充电触点组件

雷蛇奥罗波若蛇游戏鼠标接收器全部组件展示

    雷蛇奥罗波若蛇游戏鼠标外壳上还固定有一个小巧的充电触点组件，为避免锈蚀，触点表面进行镀金处理。触点内部设计有隐藏有弹簧，可以保证触点随时紧贴鼠标底部，避免虚接充不上电的现象出现。作为一款游戏鼠标的无线接收器，雷蛇奥罗波若蛇游戏鼠标无论在做工还是设计方面都非常出色，那么雷蛇奥罗波若蛇游戏鼠标内部做工如何哪？下一页让我们一起来看。

    在对雷蛇奥罗波若蛇游戏鼠标无线接收器全面的拆解后，我们再来对雷蛇奥罗波若蛇游戏鼠标进行拆解。外观造型机械十足的奥罗波若蛇，在第一眼看到时，颇有一种让人无处下手的感觉。首先将雷蛇奥罗波若蛇游戏鼠标后盖及侧裙取下，然后对其底盘进行仔细观察探索。

雷蛇奥罗波若蛇游戏鼠标拆解 从底盘开始

雷蛇奥罗波若蛇游戏鼠标底部共有10颗螺丝

    雷蛇奥罗波若蛇游戏鼠标底部共有十颗螺丝固定，这十颗螺丝大小，花纹并不相同，其中鼠标头部脚垫下四颗螺丝和两侧标签下的两螺为普通十字螺丝，正中产品标签下为超小型十字螺丝，鼠标尾部两颗则为内六星螺丝，十螺螺丝不仅花纹不同，长短粗细也不相同，不同螺丝之间不可互换。

雷蛇奥罗波若蛇游戏鼠标前侧裙拆卸

雷蛇奥罗波若蛇游戏鼠标前侧裙下方侧盖锁

雷蛇奥罗波若蛇游戏鼠标前端装饰盖拆卸

    首先卸下鼠标前端的六颗螺丝，拆卸后，即可将雷蛇奥罗波若蛇游戏鼠标前侧裙取下，卸下时需要注意，前侧裙下安装有鼠标侧键锁开关，需要小心将其取下，以避免无意丢失。将左右两侧前侧裙取下手，还需要将鼠标前端带有金属圆网的鼠标头部装饰盖取下。

最后卸下鼠标尾部内六星型螺丝

    最后，再卸下鼠标中啊的两螺小型十字螺丝及鼠标尾部的内六星螺丝，至些，雷蛇奥罗波若蛇游戏鼠标外部拆解基本完毕，想要一睹雷蛇奥罗波若蛇游戏鼠标内部结构，敬请点击下一页。

    拆解完雷蛇奥罗波若蛇游戏鼠标底部的十颗螺丝后，将鼠标尾部电池仓盖打开，然后即可拆开鼠标外壳。不过由于鼠标内部前端设计有两个内卡扣，所以拆解时需要格外注意，需要先将鼠标尾部向上掀起，然后将整个鼠标上盖一边向后轻拉，一边做小幅度水平摇摆，即可慢慢将鼠标上盖从底盘上脱开。

雷蛇奥罗波若蛇游戏鼠标内部一览

    打开雷蛇奥罗波若蛇游戏鼠标的瞬间，才发鼠标内部小小的空间内，结构竟然是出乎意料的复杂。尽管也曾见识过赛钛客Cyborg R.A.T.7游戏鼠标的内部构造，但与前者相比，雷蛇奥罗波若蛇游戏鼠标内部则复杂的多，上目前市售游戏鼠标产品中，做工鲜有可出其右者。

雷蛇奥罗波若蛇游戏鼠标上盖与底盘完全分离

    雷蛇奥罗波若蛇游戏鼠标上盖上有两根电线和一组软排线与鼠标主板想连接，想要将上盖与底盘完全分离，必须要先将其从主板上脱开方可。不过十分庆幸，雷蛇奥罗波若蛇游戏鼠标上盖与鼠标主板相连接的排线均并没有像某些鼠标一样直接焊死在主板上，而是采用可拆卸式卡扣和插座固定，不过由于鼠标内部空间狭小，排线长度有限，拆卸必须借助于专用工具。

雷蛇奥罗波若蛇游戏鼠标上盖完全展示

雷蛇奥罗波若蛇游戏鼠标电池仓取下手展示

    将排线和电线与主板分离后，即可将雷蛇奥罗波若蛇游戏鼠标上盖彻底分离，与一般鼠标相比，雷蛇奥罗波若蛇游戏鼠标的上盖结构也要复杂一些。鼠标电池仓直接被四颗螺丝固定在鼠标上盖主体上，下方还隐藏着一块电路板，想要对上盖分解，须得先将电池仓部分取下。卸下电池仓后，即可看到上盖电路板，上盖电路板系被电池仓盖压牢，并未采用螺丝固定，所以可以直接使用工具将其取下。

    雷蛇奥罗波若蛇游戏鼠标上盖电路板采用单面布件，双面走线式设计，但这并不代表鼠标其做工简单。整个上盖电路板依旧采用全贴片式零件制作。

雷蛇奥罗波若蛇游戏鼠标上盖电路板背面展示

雷蛇奥罗波若蛇游戏鼠标上盖电路板正面展示

    雷蛇奥罗波若蛇游戏鼠标设计DPI调节按键微动，受到鼠标内部空间限制，两枚按键采用体积小巧的金属贴片式微动制作。也是雷蛇奥罗波若蛇游戏鼠标DPI调节按键键程略短，声音略显沉闷的主要原因。DPI调节按键按键板被采用不可拆卸的热熔固定方式固定在鼠标上壳上，所以无法将其取下。

雷蛇奥罗波若蛇游戏鼠标DPI调节按键微动特写

雷蛇奥罗波若蛇游戏鼠标射频芯片特写

雷蛇奥罗波若蛇游戏鼠标充电状态指示灯特写

    雷蛇奥罗波若蛇游戏鼠标上盖电路板中部设计有鼠标无线射频芯片，与鼠标无线接收器相同，雷蛇奥罗波若蛇游戏鼠标射频芯片也采用的是赛朴拉斯CY6936芯片。电路板尾部设计有三个贴片式LED光源，做为鼠标充电指示灯，通过鼠标上半透明导光板，可以让显示每个LED明暗，而不会相混合。



雷蛇奥罗波若蛇鼠标按键板结构展示


雷蛇奥罗波若蛇游戏鼠标按键板固定方式及轴座特写

    为了让玩家可以享受到更为舒适的按键手感，雷蛇奥罗波若蛇游戏鼠标左右按键，创造性的采用了一种全新的分体按键结构设计，两块按键板后缘带有一个轴座，可以上鼠标上壳上的两个圆形凸起扣入，鼠标按键板即以些为轴心，进行极小角度的旋转运动，通过视频可以看出，按键板前后两端有如跷跷板一样，由于这种创新式分体按键结构的存在，可以为用户带来更加干脆、直接的按键点击手感，雷蛇奥罗波若蛇游戏鼠标左右按键点击感，甚至可以与在玩家中有着“黄金左键”之称的罗技G9X游戏鼠标左键相提并论。

雷蛇奥罗波若蛇游戏鼠标上盖零配件一览

    雷蛇奥罗波若蛇游戏鼠标上盖部分拆解到些告一段落，整个鼠标上盖部分共有六颗螺丝进行固定，可分为包括上盖电路板，电池仓，上壳，鼠标左右按键板等五个主要部分。下一页， 即将进行雷蛇奥罗波若蛇游戏鼠标主板及底盘部分拆解，欲知详情，咱们下页再说。

    在对雷蛇奥罗波若蛇游戏鼠标上盖部分进行完整的拆解后，再让我们一起来看雷蛇奥罗波若蛇游戏鼠标的底部结构部分。雷蛇奥罗波若蛇游戏鼠标主板受到内部空间限制，采用两块式设计，其中前主板上固定有鼠标微动及滚轮机械编码器等，后电路板上则是鼠标激光引擎等核心元件。

雷蛇奥罗波若蛇游戏鼠标上盖与底盘

雷蛇奥罗波若蛇游戏鼠标左右按键微动特写

    与雷蛇之前的游戏鼠标产品，及罗技、赛睿(不包括Kinzu pro)、微软(仅限IE3.0及IO1.1)等国际知名游戏外设品牌的游戏鼠标产品相同，雷蛇奥罗波若蛇游戏鼠标左右按键依旧使用国产欧姆龙白点微动制作，型号为D2FC-F-7N，该款微动以清脆的声音和干脆的使用手感，在多年来受到大多数游戏玩家的认可。

雷蛇奥罗波若蛇游戏鼠标滚轮特写

    雷蛇奥罗波若蛇游戏鼠标滚轮依旧采用机械编码器结构，由于左键微动开关的遮挡，具体型号无从辨识。雷蛇奥罗波若蛇游戏鼠标在滚轮结构上做出一定的调整，滚轮侧裙宽度明显增大，无法再从滚轮侧面直接看到光源LED上发出的亮光。当然，这也导致了光源LED固定电路板较难取出。

雷蛇奥罗波若蛇游戏鼠标电路板连接插座

雷蛇奥罗波若蛇游戏鼠标前电路板展示

    雷蛇奥罗波若蛇游戏鼠标前后电路板之间，采用简洁直观的插针方式相连接，插针与电路板之间并无焊接操作，可以直接将前电路板与后电路板分开。玩家如想自行更换微动，也是相当方便(不过雷蛇奥罗波若蛇游戏鼠标拆解确实很不轻松)，想知道雷蛇奥罗波若蛇游戏鼠标都使用了那些高科技元件，咱们下一页再见。

    在对雷蛇奥罗波若蛇游戏鼠标前电路板进行拆解展示后，再让我们对雷蛇奥罗波若蛇游戏鼠标的后电路板(即主电路板)进行观察，看看这款雷蛇最新旗舰级游戏鼠标，在做工用料方面有无特别之处。雷蛇奥罗波若蛇游戏鼠标后电路板使用螺丝固定在鼠标底盘上，需要先将螺丝卸下，才可将后电路板取出。

雷蛇奥罗波若蛇游戏鼠标后电路板正面展示

    由于雷蛇奥罗波若蛇游戏鼠标后电路板位于电池仓下方，左右侧裙按键中间位置，鼠标内部空间有限，所以电路板造型狭长。为节省内部空间，雷蛇奥罗波若蛇游戏鼠标后电路板采用双面布件走线设计，并全部使用贴片式元件，以节省鼠标内部空间。

雷蛇奥罗波若蛇游戏鼠标使用顶级订制激光引擎S9818

雷蛇奥罗波若蛇游戏鼠标使用恩智浦LPC11U14主控

    雷蛇奥罗波若蛇游戏鼠标后电路板上方正中位置，固定有目前最为顶级的游戏级激光引擎，出自引擎大牌厂商安华高之手，雷蛇订制型号为S9818激光引擎。可为玩家提供高达8200DPI的采样率，完全可以满足玩家在多屏拼接游戏时快捷操作感受。鼠标USB主控芯片则为与无线接收器内型号相同，来自于恩智浦，采用ARM架构设计制作，主频达到50Mhz的LPC11U14芯片。

雷蛇奥罗波若蛇游戏鼠标后电路板背面展示

    将雷蛇奥罗波若蛇游戏鼠标后电路板翻转过来 ，我们就可以看到可以为直接为鼠标进行信号传输，并进行充电供电的Micro USB接口。鼠标尾部设计有两个方形中凹形触点，充电底座就是通过这两个触点，将电能传给鼠标为内置电池进行供电。

雷蛇奥罗波若蛇游戏鼠标光学测距组件特写

雷蛇奥罗波若蛇游戏鼠标光学成像组件透镜

    在激光引擎上方，还有一个小巧的，有如两个方块紧密贴合的元件，这就是雷蛇4G激光引擎的核心秘密之所在，光学测距元件。雷蛇奥罗波若蛇游戏鼠标就是通过这一组件对鼠标成像表面进行感测，为玩家提供可以调节的静默距离。光学成像组件表面设计有一黑色保护透镜，可保护其工作时不受灰尘毛屑等干扰。雷蛇奥罗波若蛇游戏鼠标核心电路已拆解观察完毕，这是否意味着雷蛇奥罗波若蛇游戏鼠标之上再无出彩之处？NO，请您接着往下再看。

    如果您之间看过《雷蛇2012终结之作 奥罗波若蛇鼠标首测》一文，一定会对雷蛇奥罗波若蛇游戏鼠标独特的三侧键设计留下深刻的印象。雷蛇奥罗波若蛇游戏鼠标在左右侧裙位置上，除具有两个常规式侧键外，还有一个隐藏式，可进行锁定的大侧键，这按键是如何设计的哪，本页就让我们揭开这一秘密。

雷蛇奥罗波若蛇游戏鼠标底盘展示

雷蛇奥罗波若蛇游戏鼠标隐藏式侧键结构展示

    雷蛇奥罗波若蛇游戏鼠标隐藏侧键设计极其复杂，两个银色侧键及内部电路形成一个侧键组件，固定在鼠标侧裙之外。侧裙组伯通过排线与鼠标后电路板相连接。侧裙组件与后端与底盘连接处为一转轴，侧键按下时即以些为轴心，进行小角度向内旋转动作。为限制隐藏式侧键行程及回弹，侧键组件前端设计采用螺丝辅助固定，并增加有拉簧帮助大侧键进行回弹。当鼠标底部的侧键锁拨下后，即可卡住侧键组件，可以禁止玩家使用隐藏式侧键操作。

雷蛇奥罗波若蛇游戏鼠标侧键组件前端固定回转装置特写

雷蛇奥罗波若蛇游戏鼠标隐藏式侧键被按下



雷蛇奥罗波若蛇游戏鼠标隐藏式侧键触发过程

    当隐藏式侧键按键板被按下时，内部按键支柱与鼠标后电路板上的微动相接触，触发微动，当玩家手指抬起时，鼠标侧按键板被拉簧拉回复位。整个隐藏式按键触发回位过程需要侧键组件，拉簧，固定回转装置及微动等四个活动组件协调完成，对设计，制作，组装等工艺均有极高的要求，相比于一般鼠标侧键仅需按键板及微动两部分即可完成触发的设计要复杂巧妙的多。

雷蛇奥罗波若蛇游戏鼠标侧键微动特写

    卸下雷蛇奥罗波若蛇游戏鼠标侧键组件与底盘连接固定的螺丝，然后卸开侧键组件背面的固定螺丝，即可拆开雷蛇奥罗波若蛇游戏鼠标侧键组件。打开侧键组件手，可以看到鼠标侧键系采用两枚与电路板一体式设计的金属贴片微动制作，由于微动较硬，触发压力较大，所以雷蛇奥罗波若蛇游戏鼠标侧键按键板采用力臂较长的杠杆式结构设计，让鼠标侧键拥有合理的行程及触发手感。

雷蛇奥罗波若蛇游戏鼠标侧键LED光源

雷蛇奥罗波若蛇游戏鼠标侧键折叠式软电路板

    不过，在雷蛇奥罗波若蛇游戏鼠标微动下方，并没有看到为鼠标侧键区提供光照效果的LED光源，这是怎么回事？原来雷蛇采用了折叠式软电路板设计，侧键区LED光源被固定在前一层电路板下，雷蛇奥罗波若蛇游戏鼠标区电路板拆为两折，在保证用户手感和视觉效果的前担下，成功将侧键模组做到了最小化设计。

雷蛇奥罗波若蛇游戏鼠标侧键组件展示

    雷蛇奥罗波若蛇游戏鼠标一个小小的侧键组件，即可分为折叠式软件电路板，小侧键按键板，隐藏式侧键按键板，组件背壳，固定回转装置等五个组件。加上结构复杂的隐藏式侧键，说是史上最复杂侧键系统毫不夸张。雷蛇奥罗波若蛇游戏鼠标拆解到些是否结束，别急，还有一个有趣的小组件，我们最后一起来看。

    雷蛇奥罗波若蛇游戏鼠标后盖，在进行主体拆解之前即已从鼠标上取下，后盖组件在整个鼠标中，负责长度调节及鼠标尾部背拱倾斜角度调节两大功能。考虑到雷蛇奥罗波若蛇游戏鼠标整体具有极为精密的结构设计，这个小小的后盖中，是否也隐藏着不为人知的秘密？下面就让我们一起来看。

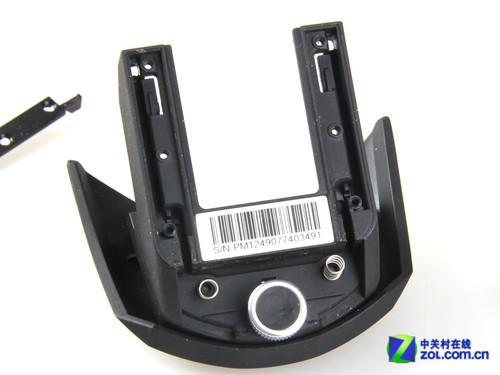

雷蛇奥罗波若蛇游戏鼠标后盖底部具有多达6个固定螺丝

    将雷蛇奥罗波若蛇游戏鼠标后盖底部的两条脚垫揭下，我们惊喜的发现下面隐藏着多达6个小型十字螺丝，采用如此之多的螺丝固定，内部必有秘密。

雷蛇奥罗波若蛇游戏鼠标后盖底部采用压板固定

鼠标后盖着隐藏着一套杠杆连动机构 用于调节固定后盖位置

    在将雷蛇奥罗波若蛇游戏鼠标底部的6颗固定螺丝卸下，使用工具取出被螺丝固定的压板后，我们惊喜的看到雷蛇奥罗波若蛇游戏鼠标后盖极其狭小的空间内，居然隐藏着一套杠杆连动机构，通过按下鼠标后盖尾部，被弹簧撑起的机关，即可让后盖内部的固定卡点向下运动，脱离鼠标底部后方皮轨上对应的固定孔，以此来完成鼠标长度调节操作。

后盖内部背拱倾斜度调节装置

    雷蛇奥罗波若蛇游戏鼠标后盖底部最后方，还有一个圆形的金属旋钮，旋钮下固定着一个微型丝杠， 丝杠穿过鼠标可调节后盖上固定的丝母后，被微小的半环卡环所固定，由于没有专用的微型卡钳，此处无法再进行拆解，但玩家完全可以看清雷蛇奥罗波若蛇游戏鼠标后盖部分进行倾斜角度调节时所作的操作。

雷蛇奥罗波若蛇游戏鼠标零件全家福
(注：不包括全部螺丝及右侧键组件部件拆解)

雷蛇奥罗波若蛇游戏鼠标

拆解总结：

    奥罗波若蛇游戏鼠标作为雷蛇最新旗舰级游戏鼠标，不仅在核心硬件及电路设计上，达到了一个前所未有的高度，在内部结构设计上更称得上是穷工极巧，各种复杂的连动机械层出不穷，不仅展示出雷蛇产品设计师，在结构设计方面的超强创意，更展示出雷蛇在产品制作，装配方面的高超工艺。除部分超小型按键板外，鼠标中的大部分配件连接均采用可拆卸式设计，为玩家改造留出了极其充足的空间。可以毫不夸张的说，雷蛇奥罗波若蛇游戏鼠标绝对称得上继罗技G9、微软X8之后的第三个高端游戏鼠标工业设计巅峰。

写在最后：

    本次雷蛇奥罗波若蛇游戏鼠标拆解及拍照累计工作数小时，是笔者接触外设产品多年来，所进行时间最长的鼠标单品完全拆解，其拆解难度远在罗技G500、G300，微软Arc Touc、Wedge等鼠标之上。普通玩家在阅读本文之后，对文中操作进行模仿当属个人行为，一切后果与笔者无关。
