全球首发 解密最复杂鼠标R.A.T.9品质

    [中关村在线键鼠频道原创]2009年，赛钛客推出了R.A.T系列游戏鼠标，夸张的外型所带来狂野风格，加上首创的自定义调节设置功能，使R.A.T系列游戏鼠标自发布之发起，即积聚下超高的人气。产品上市后更是以迅雷不及掩耳之势，占据各大媒体头条位置，成为万众瞩目的焦点

    赛钛客R.A.T系列游戏鼠标以超前的设计理念，在竞争激烈的游戏外设市场上赢得了一席之地，为了让R.A.T系列鼠标的竞争优势，赛钛客也不断对其硬件性能进行升级，并推出多种彩色版本，以满足不同玩家的审美需求。

外观华美的赛钛客R.A.T.9黑金版游戏鼠标

赛钛客R.A.T.9黑金版游戏鼠标标志性的玫瑰金色金属底盘


赛钛客R.A.T.9黑金版游戏鼠标明

    2009年3月，赛钛客推出了全新的R.A.T.9黑金版游戏鼠标，带来了炫酷的黑色钢琴漆外观和6400DPI的采样率的非凡性能。赛钛客R.A.T.9黑金版游戏鼠标内部做工如何，对键鼠外设发烧友来说却一直都是一个迷团。中关村在线键鼠频道将对赛钛客R.A.T.9黑金版游戏鼠标进行全面拆解，揭开变形金刚鼠标内部的秘密。

    赛钛客R.A.T.9黑金版游戏鼠标的无线接收器，即肩负在鼠标与电脑之间传输信号的重任，还负责为鼠标所使用的口香糖电池充电。作为赛钛客R.A.T.9黑金版游戏鼠标的附件，无线接收器绝对是鼠标不可分割的一部分，我们的拆解，也就从赛钛客R.A.T.9黑金版游戏鼠标的接收器开始。

赛钛客R.A.T.9黑金版鼠标无线接收器防滑垫下隐藏有一颗螺丝

赛钛客R.A.T.9黑金版游戏鼠标接收器取下金属底盘

    赛钛客R.A.T.9黑金版游戏鼠标接收器下贴有大面积的发泡橡胶防滑垫，想要拆开鼠标，须得揭开发泡橡胶，卸下防滑垫底部隐藏的一顶小螺丝，然后才能将无线接收器的金属底盘取下。想要打开赛钛客R.A.T.9黑金版游戏鼠标无线接收器，还需要再卸下接收器内底盘上固定的两颗螺丝，方可将其分解开来。

赛钛客R.A.T.9黑金版游戏鼠标无线接收器初步拆解

赛钛客R.A.T.9黑金版游戏鼠标无线接收器主板

    赛钛客R.A.T.9黑金版游戏鼠标接收器内部采用单电路板设计，在一块电路板上集成了主控芯片和无线射频芯片，以及充电触点等设计，最大限度的利用了无线接收器内部有限的空间。

赛钛客R.A.T.9黑金版游戏鼠标接收器控制芯片特写

赛钛客R.A.T.9黑金版游戏鼠标射频芯片特写

    赛钛客R.A.T.9黑金版游戏鼠标接收器主控芯片及射频芯片，均采用赛朴拉斯公司产品。主控芯片为赛朴拉斯CY7C64215，是一颗主频为24MHz的8位小型单片机，性能较为一般，但由于价格实惠，在很多电子设备上都能看到它的身影。射频芯片为赛朴拉斯生产的CYRF6936芯片，工作频率为2.4～2.483GHz之间。

赛钛客R.A.T.9黑金版游戏鼠标充电触点弹簧及信号接收天线

    赛钛客R.A.T.9黑金版游戏鼠标无线接收器的信号接收天线直接印刷在接收器电路板上，天线呈标准的蛇型设计。锂电池充电触点为弹簧式设计，具有较长的使用寿命，能够保证用户在多次使用后，依旧能够与电池触点保护良好的接触。

赛钛客R.A.T.9黑金版游戏鼠标充电触点特写
触点盖右上角位置出现漏上螺丝现象

    比较让人意外的是赛钛客R.A.T.9黑金版游戏鼠标电池触点护盖的位置，本应使用四颗螺丝固定，但是在实际拆解过程中，我们发现该位置令设计有三颗螺丝，漏上螺丝的现象，出现在一款售价高达千元以上的旗舰级无线游戏鼠标之上，未免让人感觉有些遗憾。

    在对赛钛客R.A.T.9黑金版游戏鼠标的无线接收器进行拆解分析后，再让我们来对赛钛客R.A.T.9黑金版游戏鼠标本体来进行了解。由于使用了金属底盘设计，赛钛客R.A.T.9黑金版游戏鼠标内部结构与一般鼠标有着本质性的区别，鼠标脚贴下方没有隐藏任何螺丝，仅在鼠标光头左侧祼着一颗螺丝。

赛钛客R.A.T.9黑金版游戏鼠标底在底盘左侧位置隐藏有一颗螺丝

能够拆卸的全部卸下开始寻找隐藏的螺丝

    将赛钛客R.A.T.9黑金版游戏鼠标底盘上的螺丝卸下后，鼠标没有一点能够开启的迹象，于是将鼠标右侧裙及后盖全部卸下，以寻找隐藏的螺丝。终于在鼠标左右侧裙下缘位置，各发现一颗螺丝，将其卸下后，终于可以将鼠标按键板部分取下。赛钛客R.A.T.9黑金版游戏鼠标按键板由于采用分体式设计，结构相对简单，加上部分元件采用热熔方式固定，不便进行拆解。

赛钛客R.A.T.9黑金版游戏鼠标初步拆解

赛钛客R.A.T.9黑金版游戏鼠标内部电路设计展示

    由于赛钛客R.A.T.9黑金版游戏鼠标上设计有多处自定义调节功能，所以为鼠标内部电气部分所留出的安装空间相对较小。为了能够尽可能的利有鼠标内部空间，赛钛客R.A.T.9黑金版游戏鼠标内部电路板采用多块式设计方案，小小的鼠标空间内硬是挤进了三块电路板。其中鼠标供电电路板为单独设计，固定在鼠标内部右侧位置。鼠标主板分为两块，分上下两层固定在鼠标底盘上。

    赛钛客R.A.T.9黑金版游戏鼠标左键左侧设计有DPI档位指示灯和配置文件切换开关，如此狭小的空间，DPI档位指示灯光源和配置文件切换开关是如何放置的，对赛钛客R.A.T.9黑金版游戏鼠标拆解后，我们才发现其实赛钛客用了一个很简单的方法来解决这一问题，这就是“薄膜电路”。

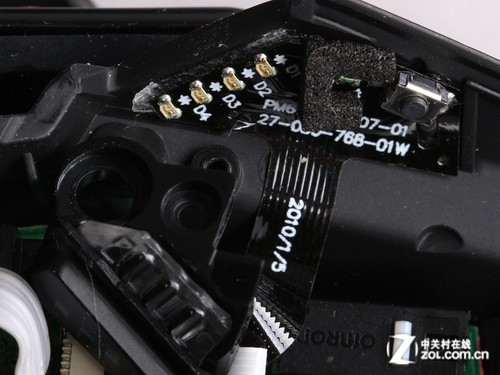

赛钛客R.A.T.9黑金版游戏鼠标DPI状态指示灯特写

    由于受到鼠标内部空间的限制，赛钛客R.A.T.9黑金版游戏鼠标DPI状态指示灯和配置文件切换按键采用了薄膜电路设计，并通过排线与鼠标主板相连接，DPI状态指示灯采用体积最小的贴片式二极管制作，LED上设计有导光元件，能够在多个指示灯同时亮起时，让玩家快速的判断出鼠标当前所处DPI档位。配置文件切换指示灯采用小型贴片式微动制作，直接固定在薄膜电路上。

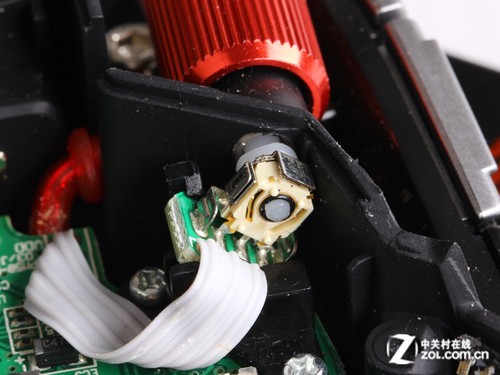

赛钛客R.A.T.9黑金版游戏鼠标左侧水平滚轮内部结构特写

    赛钛客R.A.T.9黑金版游戏鼠标左侧设计有一个十分拉风的水平金属滚轮，该滚轮采用机械编码器结构制作，编码器为超小型设计，通过一根排线鼠标鼠标主板相连接。机械编码器固定在一个小的固定架上，通过螺丝与鼠标底盘稳固的连接在一起。

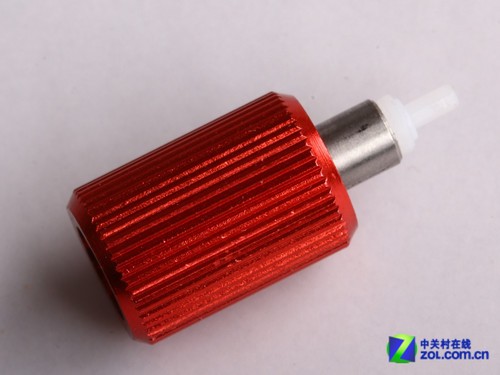

赛钛客R.A.T.9黑金版游戏鼠标水平滚轮特写

    在取下赛钛客R.A.T.9黑金版游戏鼠标的水平滚轮时，又一件让人惊讶的事情发生了，原本以为需要费上一翻周章才能取下的滚轮，没有采用任何方式固定(按其结构来说应使用环型卡簧固定)，竟然可以直接拨下(玩家不拆开鼠标直接沿轴微将滚轮外拉即可取下)。拉风的金属滚轮居然没有任何方式固定，这种设计还是出现在一款千元级的无线游戏鼠标上，相比于接收器上的漏螺丝现象，这个确实让人感觉有些难以接收

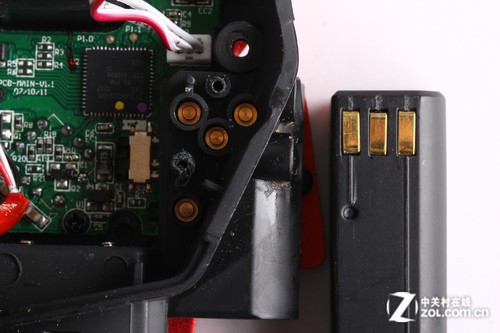

赛钛客R.A.T.9黑金版游戏鼠标电池与鼠标内触点特写

    赛钛客R.A.T.9黑金版游戏鼠标电池设计在鼠标右侧，通过一小块电路板和软排线与主板相连接。电池电路板下压有弹簧触点，可以保证电池长时间插拨使用后，触点依旧可以与电池紧密结合，赛钛客R.A.T.9黑金版游戏鼠标电路电池板下方共设计有四个弹簧触点，其中三个与专用电池相连接，剩下的一个则是用来固定电池所使用。

    不得不说，作为一款千元极无线游戏鼠标，赛钛客R.A.T.9黑金版游戏鼠标内部电路设计略显赛酸，尽管鼠标内部设计了两块电路板，但两块电路板上的零件密度较低，加上电路板体积小较，单就电路设计方面，赛钛客R.A.T.9黑金版游戏鼠标确实无法与其它一线品牌顶级游戏鼠标相提并论。

赛钛客R.A.T.9黑金版游戏鼠标上下主板展示

    赛钛客R.A.T.9黑金版游戏鼠标主板分为上下两块，位于上图左侧位置的是鼠标上主板，该电路板主要负责鼠标无线信号传输，上面固定有鼠标无线射频芯片和无线天线，鼠标DPI调节按键微动和水平滚轮编码器也与该电路板相连接，上主板通过排线与下主板连接。鼠标下主板上则固定在鼠标引擎，主控芯片，左右按键微动等核心元件。

赛钛客R.A.T.9黑金版游戏鼠标射频芯片特写

赛钛客R.A.T.9黑金版游戏鼠标射频天线特写

赛钛客R.A.T.9黑金版游戏鼠标主控芯片展示

    赛钛客R.A.T.9黑金版游戏鼠标无线射频芯片使用与接收器内相同的CYRF6936芯片，鼠标信号发射天线同样采用蛇型设计直接印刷在鼠标上主板上。鼠标DPI调节按键使用两颗超小型贴片微动制作，具有触发迅速，反应灵敏的优点。赛钛客R.A.T.9黑金版游戏鼠标USB控制芯片位于鼠标下电路板中部位置，使用的是与鼠标无线接收器内相同的塞朴拉斯cy7c64215单版机。

    鼠标微动对使用手感有着至关重要的影响，多年来一直是外设发烧友之间的热门讨论话题，从按键行程，到按键声音，刻度感，回弹力度等等，玩家都有着自己的一套评定标准。

赛钛客R.A.T.9黑金版游戏鼠标左键及中键微动特写

    之前版本的赛钛客R.A.T.系列游戏鼠标，由于使用了价格较为低廉的万山红绿点微动，受到外设发烧友的指责与诟病，赛钛客也意识到了这一点。R.A.T.9黑金版游戏鼠标上终于出现了广受玩家好评的D2FC-F-7N 欧姆龙白点微动。不过在这个千万次级寿命的D2FC-F-7N(10M)微动即将普及的年代，还是显得略与时代脱节。鼠标中键使用的则是不知名的中型簧片微动，与之前版本相比，赛钛客R.A.T.9黑金版游戏鼠标在微动方面尽管略有升级，但作为一款千元级无线游戏鼠标来说，还是显得有些诚意不足。

赛钛客R.A.T.9黑金版游戏鼠标滚轮使用TTC编码器

    赛钛客R.A.T.9黑金版游戏鼠标滚轮使用机械编码器结构制作，机械编码器选择了游戏鼠标中普及率较高的正牌科电公司出产的TTC编码器。由于鼠标内部空间较为有限，加上鼠标按键板高度较低，所以赛钛客R.A.T.9黑金版游戏鼠标编码器高度相比普通鼠标要矮上一点。

赛钛客R.A.T.9黑金版游戏鼠标引擎特写

    赛钛客R.A.T.9黑金版游戏鼠标使用PHILIPS的PLN2033激光引擎制作，可为鼠标提供6400DPI的采样率，尽管这一参数相比目前最顶级的安华高A9800激光引擎来说略有不足，但高达200IPS的最大移动速度和50G的加速度，则是9800激光引擎所无法比拟的。由于PHILIPS的不断努力，PLN2033激光引擎终于甩掉了以往Z轴敏感的大帽子，玩家可以放心使用。

赛钛客R.A.T.9黑金版游戏鼠标底盘内部展示

    由于铝合金材质加工较为固定，为了能够对鼠标内部电路板等元件起到固定作用，赛钛客R.A.T.9黑金版游戏鼠标采用了双底盘设计，在铝合金底盘内又增加了一层塑料底盘，两层底盘之间采用特种螺丝进行固定，螺丝表面贴有绝缘胶带，以避免意外接触到鼠标电路板从而造成短路，这一点上赛钛客R.A.T.9黑金版游戏鼠标表现的还是极为细心。

赛钛客R.A.T.9黑金版游戏鼠标拆解总结：

    R.A.T.9黑金版游戏鼠标是赛钛客在听取玩家意见后，对R.A.T.9游戏鼠标不足之处进行改进所推出的升级版，在引擎性能和微动开关方面做出了一定幅度的提升。但作为一款零售价格逾千元的顶级无线鼠标来说，赛钛客R.A.T.9黑金版游戏鼠标无论在细节处理还是电气设计方面，与其竞争对手相比仍存在一定差距与不足，希望赛钛客早日进行改进，以便让更多玩家拥有选择赛钛客R.A.T系列游戏鼠标的动力。
