01主要芯片部分
产品:VT950电竞游戏鼠标 雷柏 鼠标雷柏VT950是一款上市不久的旗舰级新品,其拥有PMW3389光学引擎、德州仪器无线方案和欧姆龙微动,硬件规格堪称豪华。之前我们已经对这款产品进行了评测,整体使用感受非常出色,感兴趣的朋友可以点击此处查看。那么这款产品的内部做工如何,能否对得起旗舰身份,为此我们对雷柏VT950进行了拆解。

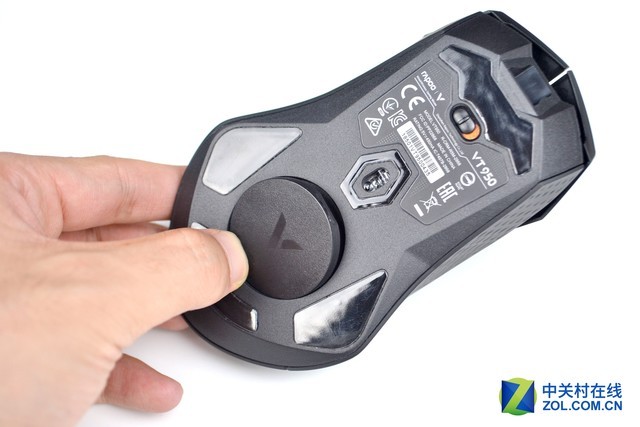

拆解之前先把雷柏VT950的电源关闭,将配重块取下。雷柏VT950底部共有7颗螺丝,分布在上方的铭牌、左右脚垫和底部脚垫下方。螺丝拧下之后,底部就松动可以拿下了。注意底部PCB有一根排线与上方PCB相连,断开连接之后才能将底部拿下来。
除了底壳,底部部分由电池和PCB组成。电池为圆柱形,采用的是14500锂电池,容量800mAh,电压3.7V。
PCB部分为黑色,上面有四个比较重要的部件,分别为原相PMW3389光学引擎(红色部分)、旺宏电子MX25L2006EM1I-12G存储器(绿色部分)、德州仪器CC2543射频IC(黄色部分)和新唐NUC123LD4AN0微控制器(另一面蓝色部分)。
原相PMW3389光学引擎无需过多介绍了,其普遍出现在中高端游戏鼠标中,拥有16000 DPI、450 IPS、50G加速度和12000 FPS等特性;
德州仪器CC2543射频IC支持2.4GHz,最高数据传输速率为2Mbps,雷柏VT950的无线连接和无线数据传输依赖它;
旺宏电子MX25L2006EM1I-12G存储器属于NOR串行闪存,容量为2Mb,时钟频率86MHz,主要存储雷柏VT950的配置文件;
新唐NUC123LD4AN0微控制器拥有ARM Cortex-M核心处理器,处理速度为72MHz,负责雷柏VT950的USB、灯光以及调整DPI、组合键、回报率等操作。
从PCB的设计和采用的硬件来看,雷柏VT950的内部做工和硬件规格还是非常有亮点的。
02微动部分
产品:VT950电竞游戏鼠标 雷柏 鼠标下面拆解雷柏VT950的另一部分。这一部分螺丝较多,先断开可见的排线,取下滚轮及左右微动部分。这一部分PCB个头较小,上面有左右微动、滚轮微动和编码器。
鼠标另一部分一览
左右微动采用的是欧姆龙蓝点微动,从一侧的标识“D2FC-F-K(50M)”能看出是国产欧姆龙微动,拥有5000万次点击寿命。这个微动基本是国产微动中的顶级产品,其手感干脆,没有滞后感。从左右微动能够看出,雷柏VT950的硬件是比较给力的。
滚轮微动采用的是凯华红点微动,没有标注型号;滚轮编码器同样来自凯华,由于与微动间缝隙太小,看不清具体型号。
中间PCB部分取下也非常简单,拧下螺丝后,用巧力轻轻一提就能拿下来。朝下的一面主要为排线接口,PCB表面有类似干渍和胶印,观感上不太好。反过来能看到左右按键以及DPI+-键的微动。
三组微动均来自凯华,不过并不相同。左侧按键为凯华黑点,右侧按键为凯华蓝点,两者手感相似。雷柏VT950为左右对称设计,左右手用户都能很方便的使用。左右两侧采用不同的微动,更加符合不同用户的习惯。
DPI+-键同样采用的是凯华红点微动。
03其他部分及总结
产品:VT950电竞游戏鼠标 雷柏 鼠标接下来拆解雷柏VT950的灯光和OLED屏幕部分。从内部能够看到两个卡扣,可以取下支撑掌心的顶盖。顶盖下方是一块黑色PCB,发光位置有遮罩覆盖,防止溢光情况,拧下螺丝即可拿下遮罩。
注意内部两个卡扣
拧下PCB四周螺丝就能取下PCB及OLED屏幕,两者通过排线连接。屏幕部分同样没有标注型号,不过雷柏已经公布了屏幕规格。这块屏幕尺寸为0.66英寸,显示屏像素为64×48,显示鼠标参数绰绰有余。
最后看一下雷柏VT950的骨骼框架。开孔和设计还是非常巧妙精致的,而且接近一体式设计能够保证整体的坚固,设计非常出色。
从设计角度来看,雷柏VT950的内部设计分为4部分,4部分之间通过排线连接,功能明确,分布合理;PCB设计的非常漂亮,而且做工比较出色,用料足;整体框架设计非常巧妙,尤其是按键设计与机身曲线进行结合,由此可见这款产品确实倾注了设计人员的心血。
从硬件规格上看,光学引擎和左右键微动基本采用的是行业中的顶级产品,射频IC、存储器、侧键微动、编码器选材也非常不错,处于中上水准。从一系列选材上能够看出,雷柏VT950在硬件规格上是非常强的,旗舰游戏鼠标的名号当之无愧。
