    1为了梦想 自己动手打造纯白樱桃

        德国Cherry拥有数十年机械键盘及轴体开关生产研发经验,旗下的MX 轴体开关曾经一统江湖,在各大品牌机械键盘产品上频频亮相。2015年国产机械键盘轴体开关普及,Cherry MX轴体开关则成为通用性行业标准,被广大厂商所广泛使用。回顾机械键盘产品发展历程,Cherry功不可没,被玩家赋予“原厂”美誉的Cherry机械键盘,也成为玩家追捧的热点,无数玩家常常为了钟意的Cherry机械键盘一掷千金。

    土豪玩法 1300元打造Cherry无刻机械键盘

        2010~2011年期间,Cherry曾经推出一批无刻印版G80-3000机械键盘,与常规的Cherry G80-3000机械键盘相比,无刻版不仅键帽上没有字符刻印,也没有Cherry标志性的樱桃LOGO和指示灯标识,整个键盘处处透出浓重的极简主义风格。时过境迁,Cherry G80-3000无刻印版机械键盘已经被大多数玩家所淡望,仅仅只在一部分老玩家心留下一抹淡淡的回忆。

    土豪玩法 1300元打造Cherry无刻机械键盘

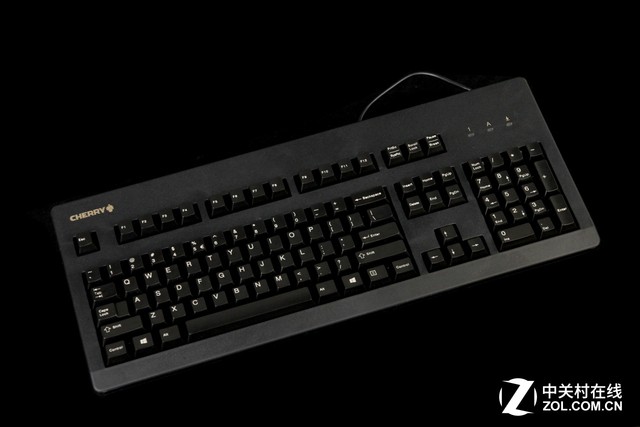

    本次改造的主角 Cherry G80-3000黑色白轴机械键盘

        近日公司同事在聊天时偶然想起了当年遥不可及的Cherry G80-3000无刻版机械键盘,但翻遍了号称“万能”的淘宝,都无法找到一把当年的产品。为了重圆当年梦想,毅然决定不惜一切代价改造出一把80-3000无刻版机械键盘。改造的原型则选择了5种量产型轴体开关中,一直以保留曲目存在的MX 白轴版Cherry G80-3000机械键盘(MX 白轴主用在Cherry 自产键盘,极少为其它品牌供应)。

    土豪玩法 1300元打造Cherry无刻机械键盘
    改造所需的全部配件 价格几乎赶上一把全新的G80-3000键盘

        虽然是改造,但为了保证“樱桃”的口感纯正底,同事要求全部改装材料必须均使用Cherry原厂生产,且不可进行任何喷漆、打磨等人工处理(这不就是有钱烧的吗)。经过近一个月的多方寻找,终于将改装所需全部材料收集齐备。其中包括全新白色无刻印原厂PBT键帽一套(300元)、全新白色无刻印外壳一套(200元),全新原厂白色键盘线一根(50元),还有作为改造原型机的Cherry G80-3000黑色白轴机械键盘一把(759元),全部花费超过1300元,而最后的结果仅仅是为了得到一把无刻版G80-3000机械键盘。有这钱直接买稀有轴3494不好吗?只能说土豪的世界真的不懂啊。


    品牌:樱桃 键盘

    2蜕变 从G80-3000键盘全分解开始

         想要黑色有刻版的G80-3000机械键盘改造成白色无刻版G80-3000键盘,首先要将黑色版机械键盘进行完全分解。由于使用无螺丝全卡扣固定,Cherry G80-3000键盘拆解可以说是相当方便。

    土豪玩法 1300元打造Cherry无刻机械键盘
    Cherry G80-3000机械键盘上盖和底盘通过10个卡扣连接固定

        Cherry G80-3000机械键盘通过背面上下两排卡扣固定,使用小号一字改锥就可以轻松将其拆开,拆的时候需要注意将改锥直接插到底后再别开卡扣,如果没插到底就别卡扣的话,容易把卡扣顶部弄花,我们可以按照先下后上的顺序拆卸卡扣。土豪玩法 1300元打造Cherry无刻机械键盘
    将一字改锥直接插到卡扣底部

    土豪玩法 1300元打造Cherry无刻机械键盘  土豪玩法 1300元打造Cherry无刻机械键盘
    Cherry G80-3000机械键盘卡扣下方都很细心的设计了便于拆卸的槽孔

        Cherry G80-3000机械键盘上下方的卡扣内,都设计了便于拆卸的槽孔,改锥插到底后略一用力,就可以看到槽孔,然后再将改锥头部略为前移插入槽孔,将卡扣向前推就可以彻底拨开卡扣。卡扣拨开后的同时,用另一只手将键盘底盘向上抬起,避免拨开的卡扣回位,按照这样的操作,就可以逐个将10个卡扣全部拆开。

    土豪玩法 1300元打造Cherry无刻机械键盘
    卡扣全部拆开后 就可以将Cherry G80-3000机械键盘上盖和底盘分离

    土豪玩法 1300元打造Cherry无刻机械键盘
    拨下键盘连接线再使用T型(内六星)改锥卸下主控电路板 就可将键盘电路板整个取下

        Cherry G80-3000机械键盘内部电路板通过固定柱和上盖压装在底盘上,上盖取下后,只需要拨上主控电路板上的连接线,然后再使用T型(内六星)改锥,卸下两颗主控电路板固定螺丝,就可以将键盘主板和主控电路板一起取下。

    品牌:樱桃 键盘

    3倒序装回 一把熊猫样的机械键盘

        电路板取下后,我们需要做的就是将其安装到买回来的白色无刻印外壳内。好吧,这一次我们还是得先将键盘外壳上的10个固定卡扣挑开,不过相信有了之前的经历,这次我们可以非常轻松的做到这一点。

    土豪玩法 1300元打造Cherry无刻机械键盘  土豪玩法 1300元打造Cherry无刻机械键盘
    面对全新的外壳 还得再拆一次卡扣

    土豪玩法 1300元打造Cherry无刻机械键盘  土豪玩法 1300元打造Cherry无刻机械键盘
    外壳拆开后 将电路板上的固定孔对准固定柱放下即可

        外壳拆开后,将键盘主板板中部的固定孔(位于键盘功能键和主键区)对准底盘上的固定柱放下即可。然后我们需要将键盘主控电路板安装到固定柱上,由于主控电路板固定孔间隙较小,安装时可能稍微会麻烦一些。

    土豪玩法 1300元打造Cherry无刻机械键盘
    使用T型改锥上上主控电路板固定螺丝

    土豪玩法 1300元打造Cherry无刻机械键盘
    将键盘连接线插到主控电路板上

        主控电路板安装到位后,使用T型改锥和螺丝将其固定好,由于Cherry G80-3000机械键盘主控电路板螺丝是直接拧在塑料固定孔上,所以螺丝只要保证拧到底后稍为加压即可,如果拧的太紧则可能导致螺丝固定孔开裂,那就有点得不偿失了。

    土豪玩法 1300元打造Cherry无刻机械键盘
    最后将键盘上的卡扣按照先上后上的顺序逐个扣好

    土豪玩法 1300元打造Cherry无刻机械键盘
    这样我们就得到了一把熊猫一样的Cherry G80-3000机械键盘

        最后将键盘上的卡扣按照先上后上的顺序逐个扣好,由于Cherry G80-3000机械键盘外壳柔韧性较大,扣卡扣时一定人逐个对准后再将其压下,切勿直接使用蛮力将底盘整个压下,否则有可能导致键盘上盖上的卡扣断裂。

    品牌:樱桃 键盘

    4装键帽 切勿心急一行一行慢慢来

        百里之行,九十始其半。虽然我们已经搞定了外壳和线材,但Cherry G80-3000机械键盘的键帽还是黑色的,下面我们将面临整个改造过程中最费时的一件事,更换键帽。

    土豪玩法 1300元打造Cherry无刻机械键盘
    无刻键帽按照不同行和不同类别分类放好 切勿混装到一起

        由于无刻键帽表面没有字符,所以键帽是按照不同行和不同类别分类放好,大家千万不要图省事将所有的键帽全部倒到一块安装,否则一个一个的挑键帽绝对会让你痛不欲生。

    土豪玩法 1300元打造Cherry无刻机械键盘
    如果您不小心将键帽混混到一处 请按照键帽背面标示字母将其分开

        如果您一不小心将键帽混到了一起,还请先按照键帽背面标识将其分开,Cherry G80-3000机械键盘键帽背面刻有“E、D、C、B”四个字母,其中“E”相当于OEM键帽中的R4列,“D”相对于R3列,“C”相当于R2列,“B”则为R1列。其中E型键帽数量最多,共有36个,D型键帽为18个,C型键帽11个,B型键帽14个。另有“F、J、5”等三个盲点键以及一大堆非标准按键。

    土豪玩法 1300元打造Cherry无刻机械键盘
    推荐使用上图中的简易拨键器拨除键帽 快速又高效

        工欲善其事,必先利其器,Cherry G80-3000机械键盘由于没有钢板,使用钢丝拨键器操作时很容易勾到轴体开关,考虑到键帽表面没有涂层,建议还是直接使用简易塑料拨键器,一下一个,方便又高效。相信我,虽然Cherry自家的拨键器是钢丝型,但绝对不适合这种大批量的拨键作业。

    土豪玩法 1300元打造Cherry无刻机械键盘
    首先将“E”型键帽全部拨掉 更换为无刻键帽

    土豪玩法 1300元打造Cherry无刻机械键盘
    再将全部D型键帽拨下 准备更换

    土豪玩法 1300元打造Cherry无刻机械键盘
    接下来是C型键帽 盲点键可以先不用管

    土豪玩法 1300元打造Cherry无刻机械键盘
    最后是全部B型键帽 注意包括方向键和小键盘上的“.”键

    土豪玩法 1300元打造Cherry无刻机械键盘
    接下来是所有的大键位 带平衡杆的键帽可以先拨一端再拨另一端

    土豪玩法 1300元打造Cherry无刻机械键盘
    最后更换三颗盲点键 完成点睛之笔

        更换键帽没有太多需要注意的地方,将每行中的标准按键全部拨下收好,然后再逐个扣上无刻键帽。无刻键帽安装起来其实也很方便,只要没有将不同行的混到一起,你就可以随便往上扣。一行扣好就可以再拨下一行。带有平衡杆的大键如果不容易从中间拨起,可以先将一端拨起然后再拨另一端。

    土豪玩法 1300元打造Cherry无刻机械键盘
    全部键帽更换完毕 纯白樱桃已经完成了99%

        小键盘上的“+”键和回车键非常相似,虽然底下有标识,但是直接拿原来的键帽对比一下高度显然来得更为省事。Cherry G80-3000机械键盘原配键帽与轴芯结合紧密度较高,安装时需要注意用力按下底,全部键帽都安装完毕后,整个键盘改造基本完成。

    品牌:樱桃 键盘

    5最后的1% 键盘标签的移花接木

        键帽安装完毕,整个“纯白樱桃”的改造基本也就完成了,虽然您可以堂而皇之的将其放在桌面上使用,但还有一点不太完美,就是新换的无刻印外壳底部是没有标签的,所以我们还得将原来键盘上的产品标签转移到无刻印键盘上。

    土豪玩法 1300元打造Cherry无刻机械键盘
    刚刚更换完键帽的Cherry G80-3000白色无刻印机械键盘背面其实是这个样子的

    土豪玩法 1300元打造Cherry无刻机械键盘
    使用电吹风对产品标签进行持续加热

        好了,又到了电吹风大法大显神通的时候了,这里一定要使用电吹风,切记切记。使用电吹风对产品标签进行持续加热,用手摸时感觉整个标签都比较烫手手时就可以使用削薄的卡片等工具将标签从角落揭起,然后以尽可能低的角度全部一点一点的掀开,这样才能尽可以保证标签的平整性。

    土豪玩法 1300元打造Cherry无刻机械键盘
    最难的一步来了 我们需要将标签平整的贴到键盘背面的方框内

        其实贴标签才是整个改造过程中最难的一步,如果您没有祖传的贴膜手艺,就老老实实的从标签的一角开始着手,努力将角的两个边与键盘底盘上的标签方框对齐。如果不确认,可以在标签一角固定后,慢慢的将长边压实,看看是不是有贴歪的问题发生。贴标签的操作尽量一次完成,避免反复操作导致标签失去粘性。

    土豪玩法 1300元打造Cherry无刻机械键盘
    确认标签对齐后 使用卡片将标签刮平 避免产生气泡

        确认标签对齐后,将一张卡片用布包好,然后将将标签逐渐压下 避免产生气泡。标签压平后,再次使用电吹风进行加热,当标签烫手后,再使用包布卡片反复刮平,这样才能确保标签牢牢的粘在键盘背面不会起新卷或脱落。

    土豪玩法 1300元打造Cherry无刻机械键盘
    纯白樱桃 Cherry G80-3000白色无刻版白轴机械键盘

        纯白樱桃改造彻底完成,虽然这并不是一把由Cherry 官方正式出产的产品,虽然整体花费达到普通G80-3000机械键盘近两倍,但总算圆了同事多年来的无刻印梦想,也顺便满足了独一无二的虚荣心(相信不会再有第二个人会花上如此大的价格来对一把G80-3000机械键盘进行完全原厂化的改造)。通过本次改造,也可以让大家详细了解Cherry G80-3000系列键盘内部构造,为换轴和更换键帽操作提供帮助。
